Introducere

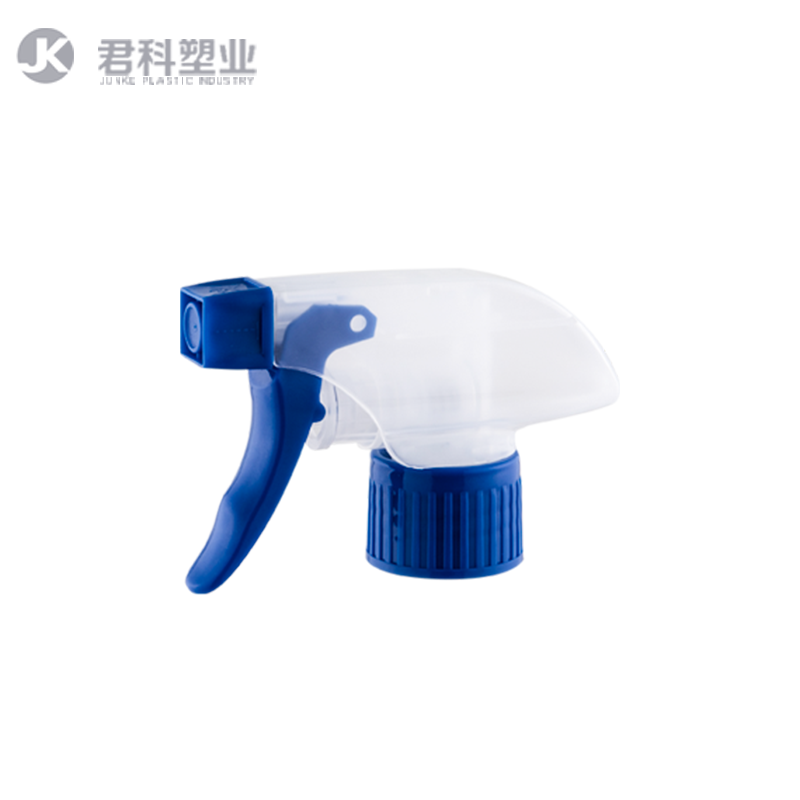

Pulverizatoare de declanșare din plastic sunt unul dintre cele mai utilizate dispozitive de distribuire a lichidului din viața de zi cu zi și în domeniile industriale. De la produse de curățare a gospodăriei, soluții de grădinărit, articole de îngrijire personală, până la substanțe chimice auto și industriale, pulverizatoarele de declanșare s-au dovedit a fi extrem de versatile și rentabile. Proiectarea unui pulverizator de declanșare din plastic ar putea părea simplă la prima vedere, dar, în realitate, se integrează Dinamica fluidelor, știința materialelor, proiectarea ergonomică și fabricația industrială .
Ideea de bază a unui pulverizator de declanșare este de a converti forța manuală aplicată de utilizator în presiune care atomizează lichidul într -o ceață fină sau un flux. Spre deosebire de sticlele de presiune care se bazează pe propulsori de gaz, un pulverizator de declanșare depinde în întregime Acțiune mecanică de pompare . Acest lucru îl face mai sigur, reutilizabil și mai ecologic. În această secțiune, vom analiza mai întâi designul său structural, urmat de o scufundare profundă în principiile sale de lucru și, în sfârșit, vom explora modul în care optimizările de proiectare pot duce la o performanță și o durabilitate mai bune.
Proiectarea structurală a unui pulverizator de declanșare din plastic
Proiectarea structurală a unui pulverizator de declanșare din plastic este compus din mai multe componente esențiale care funcționează în armonie pentru a obține livrarea lichidă. Fiecare parte are rolul său specific și contribuie la eficiența pulverizatorului. Mai jos sunt elementele principale:
Declanșator
Declanșatorul este Interfață primară între utilizator și dispozitiv . Scopul său principal este de a transmite forța mecanică a degetelor în sistemul de pompare. Majoritatea declanșatorilor sunt concepute cu considerente ergonomice: lungimea, curbura și textura influențează cât de confortabil se simte în mână. Pentru aplicațiile profesionale, cum ar fi curățarea industrială, declanșatorul este adesea consolidat pentru a rezista la utilizarea repetitivă pe termen lung.
Camera pompei
Camera pompei este inima pulverizatorului. Găzduiește mecanismul pistonului și arcului care creează aspirația și presiunea necesară pentru mișcarea fluidelor. Volumul camerei pompei afectează direct doza pe spray. O cameră de pompă bine proiectată echilibrează eficiența și efortul utilizatorului, asigurându-se că o tragere oferă cantitatea potrivită de lichid. Pulverizatoarele de înaltă calitate folosesc adesea camere de pompă turnate cu precizie pentru a reduce la minimum scurgerile și uzura.
DIPUC TUB
Tubul de scufundare se extinde în recipientul lichid și se asigură că lichidul poate fi introdus în camera pompei. De obicei făcut din polietilenă (PE) sau polipropilenă (Pp) , tubul de scufundare trebuie să reziste la coroziunea chimică, în special atunci când este utilizat cu soluții de curățare acid sau alcalin. Lungimea tubului de scufundare este potrivită cu dimensiunea containerului pentru a reduce la minimum lichidul rămas.
Duză
Duza determină forma finală de livrare a lichidului: ceață, flux sau spumă. Duzele reglabile sunt utilizate pe scară largă pentru a oferi multifuncționalitate într -un singur dispozitiv. De exemplu, un spray de curățare ar putea avea nevoie de o ceață largă pentru suprafețe mari și un flux îngust pentru pete vizate. Designul duzei este o aplicație directă a Mecanică fluidă , unde lichidul este forțat prin deschideri minuscule care îl rup în picături mici.
Sistem de supapă
Sistemul de supape se asigură Flux de lichid unidirecțional . De obicei, există două supape de control: una la intrarea tubului de scufundare (supapă de intrare) și una la ieșirea duzei (supapă de ieșire). Acestea împiedică să curgă lichidul înapoi și să mențină camera pompei amorsate pentru următoarea utilizare. Precizia sistemului de valve afectează semnificativ eficiența pulverizatorului.
Iată o comparație simplă a diferitelor materiale utilizate în componente cheie:
| Componentă | Material comun | Avantaje | Limitări |
|---|---|---|---|
| Declanșator | PP plastic | Costuri ușoare, cu costuri reduse | Se poate purta sub utilizare grea |
| Camera pompei | Pp sau abs | Durabil, puternic | Nu întotdeauna rezistent la substanțe chimice |
| DIPUC TUB | PE | Flexibil, rezistent la îndoire | Compatibilitatea chimică limitată |
| Duză | PP | Deschideri ușor de modelat, precise | Se poate înfunda cu lichide groase |
| Primăvară | Oţel inoxidabil | Rezistent la coroziune, de lungă durată | Costuri mai mari decât arcurile din plastic |
Principiul de lucru al unui pulverizator de declanșare din plastic
Principiul de lucru al unui pulverizator de declanșare se învârte în jurul transformării forței manuale în presiune hidraulică, urmată de atomizare la duză. Procesul poate fi împărțit în mai multe etape:
Etapa 1: Inițiere
Când utilizatorul apasă declanșatorul, pistonul este împins în camera pompei. Această acțiune comprimă aerul din interior, generând o presiune negativă la intrare.
Etapa 2: aspirație
Datorită presiunii negative, se deschide supapa de intrare la tubul de scufundare, permițând lichidului să se ridice în camera pompei. Această acțiune este similară cu consumul de paie, dar este automatizată prin compresie mecanică.
Etapa 3: Compresie
Pe măsură ce utilizatorul continuă să apese, pistonul împinge lichidul în interiorul camerei pompei spre supapa de ieșire. Odată ce se ajunge la o presiune de prag, se deschide supapa de ieșire.
Etapa 4: Atomizare
Lichidul iese din duză cu viteză mare. Structura duzei, constând adesea din caneluri fine și deschideri înguste, rupe lichidul în picături. Acest Procesul de atomizare Determină dacă ieșirea este o ceață sau un flux.
Etapa 5: Resetare
Odată ce utilizatorul eliberează declanșatorul, arcul din interiorul camerei pompei împinge pistonul înapoi la poziția inițială. Valva de intrare se închide pentru a preveni curgerea lichidului înapoi, în timp ce camera este reumplută pentru următorul spray. Acest ciclu poate fi repetat de nenumărate ori în funcție de durabilitatea componentelor.
Puncte cheie în optimizarea proiectării
Optimizarea proiectării este ceea ce face ca un pulverizator să fie superior altuia. Prin îmbunătățirea zonelor critice, producătorii pot spori durabilitatea, confortul și performanța.
Design duză
Duza are cel mai mare impact asupra experienței utilizatorului. O duză de înaltă calitate ar trebui să permită modele reglabile, cum ar fi ceață, flux sau spumă. Duzele de spumă sunt adesea folosite pentru detergenți, în timp ce duzele de ceață sunt preferate pentru grădinărit sau îngrijire personală. Modelele avansate pot include caracteristici anti-înflorire pentru a gestiona lichidele vâscoase.
Selectarea materialelor
Selecția materialelor este crucială, deoarece pulverizatoarele sunt expuse la diverse substanțe chimice. Curățători alcalini puternici necesită materiale plastice rezistente, precum polipropilenă sau fluoropolimeri . Pentru opțiunile ecologice, unii producători experimentează cu materiale plastice biodegradabile.
Ergonomie
Proiectarea ergonomică asigură că utilizatorii pot opera pulverizatorul confortabil pe perioade îndelungate. Aceasta include forma de declanșare, nivelul de rezistență și designul de prindere. De exemplu, adăugarea unui strat de cauciuc moale îmbunătățește strânsoarea și reduce oboseala.
Durabilitate
Durabilitatea este influențată de calitatea arcurilor, a valvelor și a sigiliilor. Izvoarele din oțel inoxidabil prelungesc semnificativ durata de viață a unui pulverizator în comparație cu arcurile din plastic. În mod similar, supapele cu două etanșări previn scurgerile și mențin performanțe constante.
Pulversatorul de declanșare din plastic este mai mult decât un simplu instrument de uz casnic. Întruchipează un amestec de Inginerie mecanică, dinamică a fluidelor și proiectare ergonomică . De la componentele sale proiectate cu atenție, cum ar fi declanșatorul, camera de pompă, tubul de scufundare și duza, până la principiul său eficient de lucru bazat pe aspirație și atomizare, fiecare detaliu contează în determinarea performanței și durabilității. Odată cu creșterea concentrării asupra sustenabilității, viitorul pulverizatorilor de declanșare constă în utilizarea materialelor și proiectelor reciclabile sau biodegradabile care reduc deșeurile, menținând în același timp performanța. Înțelegerea structurii și principiilor din spatele acestui instrument de zi cu zi nu numai că îmbunătățește aprecierea utilității sale, ci și deschide calea pentru inovație în industriile de ambalare și distribuire a lichidelor.
